대안렌즈 기준자(캘자) 조립방법| 현미경 사용방법 가이드

바이오컨비젼 (ip:) / 2026-02-03 / 조회수 48

추천하기

현미경 사용방법 가이드 | 바이오컨비젼

대안렌즈 기준자(캘자) 조립방법

현미경 대안렌즈(접안/어댑터)에 기준자(캘자)를 조립하는 방법을 단계별로 정리했습니다. 대안렌즈 구조는 분리슬롯 유무에 따라 다르므로, 아래에서 해당되는 조립 방법을 선택해 순서대로 진행하세요.

준비물

대안렌즈(조립 대상 렌즈)
기준자(캘자)
소형 드라이버(내부 링 분리형 구조일 경우)

분리슬롯이 있는 대안렌즈 조립방법

STEP 1

접안렌즈 캡(커버) 분리

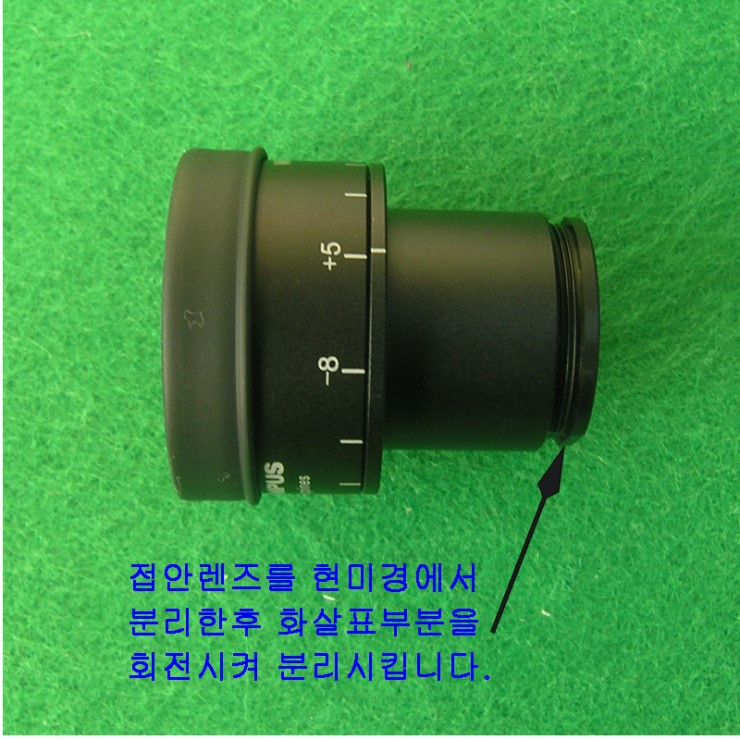

접안렌즈를 현미경에서 분리한 후 캡(사진에서 화살표 표시부분) 을 회전시켜 분리합니다.

분리슬롯이 있는 구조는 캡을 회전시켜 분리합니다.

STEP 2

기준자 삽입

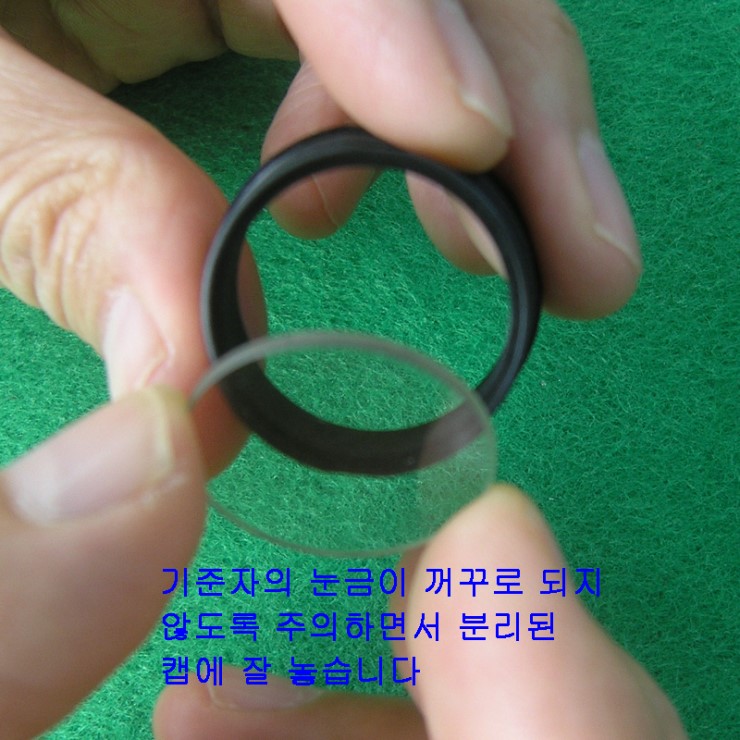

기준자 눈금 방향을 확인한 뒤 캡 내부에 기준자를 넣습니다.

기준자 눈금 방향이 뒤집히지 않도록 확인하며 캡 내부에 넣습니다.

STEP 3

캡 재조립 및 고정

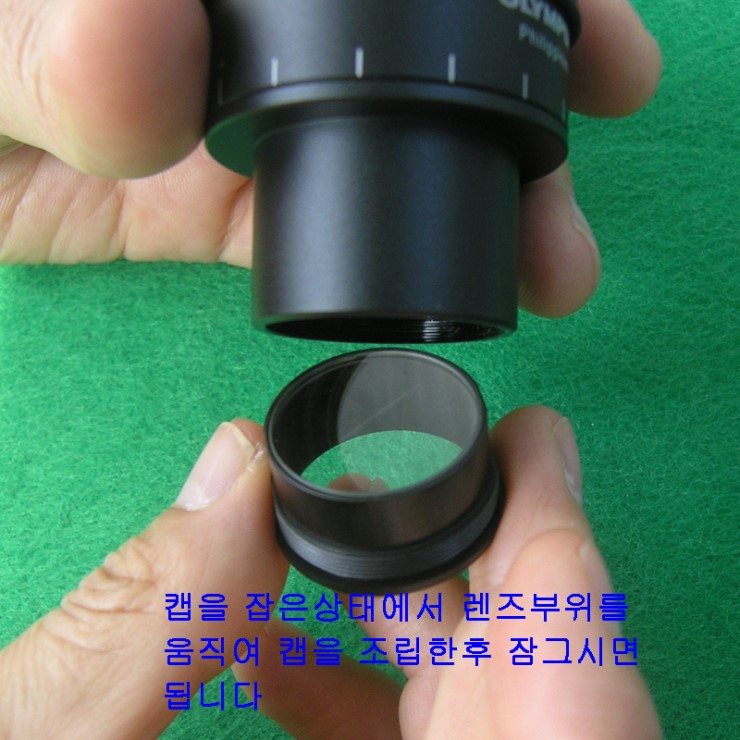

캡을 렌즈부와 맞춰 조립한 뒤, 끝까지 잠가 고정합니다.

캡을 다시 조립한 뒤 끝까지 잠가 흔들림 없이 고정합니다.

분리슬롯이 없는 대안렌즈 조립방법 (내부 링이 있는 구조)

STEP 1

내부 링 분리

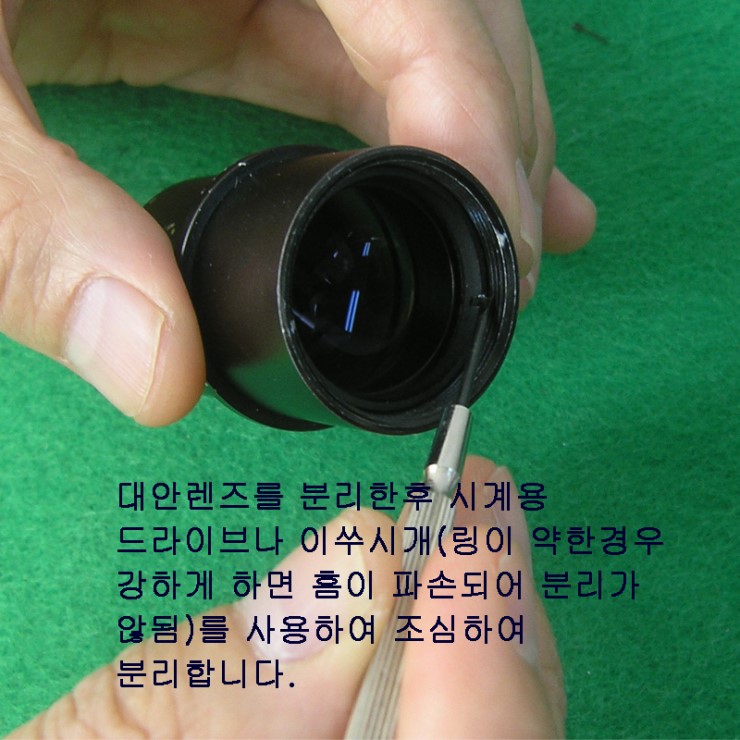

대안렌즈를 분리후 소형 드라이버를 사용해 내부 링을 조심스럽게 분리합니다. 무리한 힘을 주지 않습니다.

분리슬롯이 없는 구조는 내부 링을 분리한 뒤 기준자를 조립합니다.

STEP 2

기준자 조립

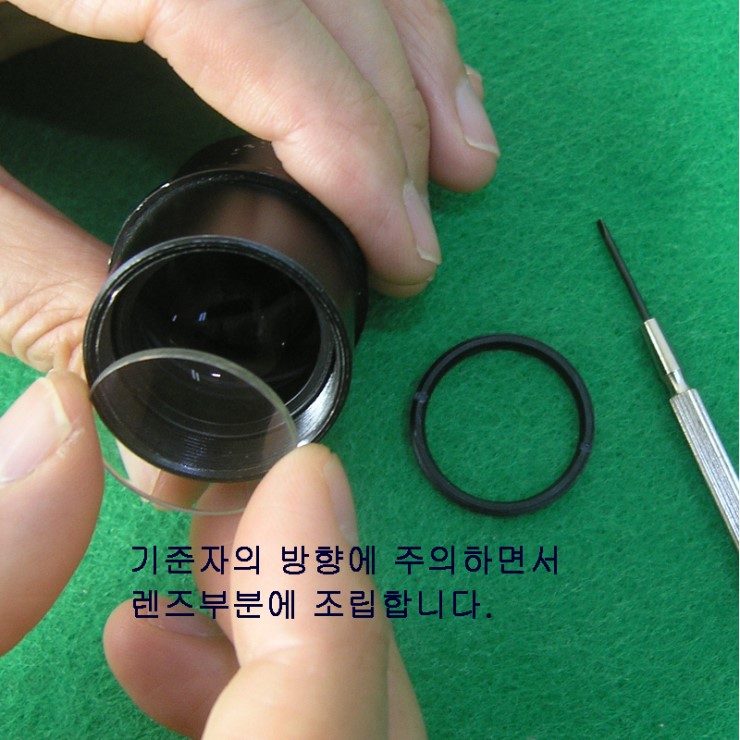

기준자 눈금 방향을 확인한 뒤 렌즈부에 기준자를 넣어 조립합니다.

기준자 눈금 방향을 확인하고 렌즈부에 기준자를 넣어 조립합니다.

STEP 3

링 안착

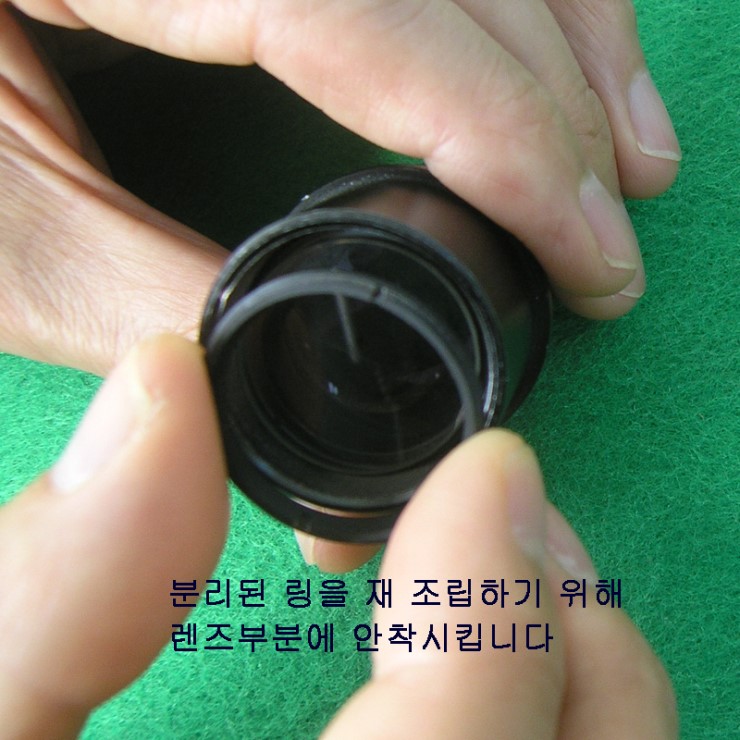

분리했던 링을 렌즈부에 다시 안착시킵니다.

분리했던 링을 제자리에 안착시켜 재조립 준비를 합니다.

STEP 4

링 홈 확인 후 재조립

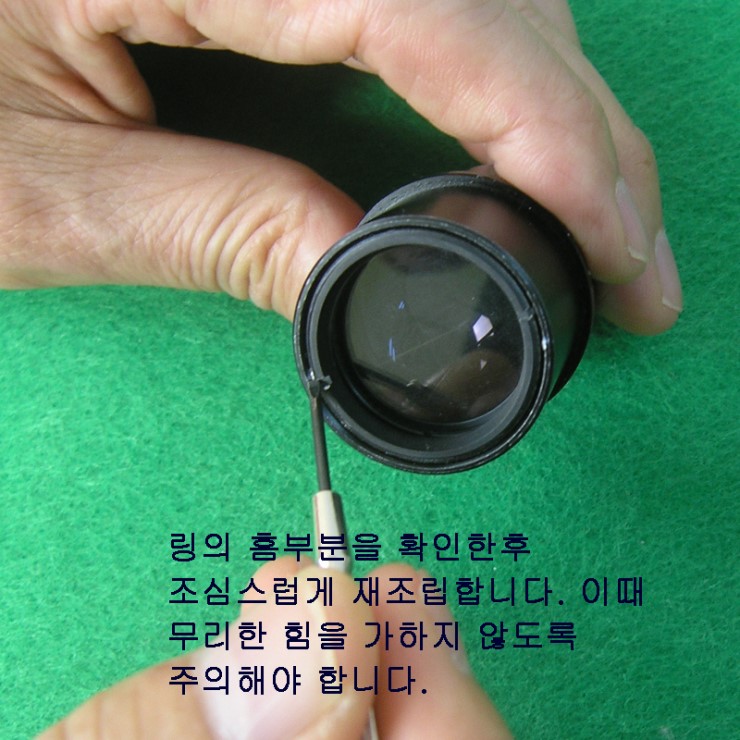

링의 홈 위치를 확인한 뒤 조심스럽게 재조립합니다. 링이 한쪽으로 치우치지 않도록 균일하게 맞춥니다.

링의 홈 위치를 맞춘 뒤, 균일하게 눌러 조심스럽게 재조립합니다.

마무리

대안렌즈 기준자(캘자) 조립은 분리슬롯 유무에 따라 방식이 다릅니다. 분리슬롯이 있는 구조는 캡을 분리해 기준자를 삽입하고 캡을 다시 고정하는 방식으로, 분리슬롯이 없는 구조는 내부 링을 분리해 기준자를 조립한 뒤 링을 재조립하는 방식으로 진행합니다. 위 순서대로 진행하면 처음 조립하는 경우에도 무리 없이 따라 할 수 있습니다.

조립 후에는 기준자 눈금이 똑바로 보이는지, 흔들림 없이 고정되는지 확인해 주세요. 현미경 측정·관찰 정확도를 위해 기준자(캘자) 방향을 반드시 확인하는 것이 좋습니다.
