올림푸스 현미경 CCD 카메라 설치 방법 | 현미경 사용방법 가이드

바이오컨비젼 (ip:) / 2026-02-03 / 조회수 45 추천하기

현미경 사용방법 가이드 | 바이오컨비젼

올림푸스 현미경 CCD 카메라 설치 방법

연구실·실험실에서 사용하는 올림푸스 현미경에 CCD 카메라를 설치하고 PC 영상 출력까지 연결하는 방법을 단계별로 안내합니다.


CCD 카메라 설치 준비물

  • CCD 카메라 본체
  • 현미경 연결용 카메라 어댑터
  • 육각렌치(어댑터 고정용)
  • 카메라 전원 케이블
  • 비디오 케이블(RCA)
  • USB 영상 변환 모듈
  • 컴퓨터(USB 포트)

올림푸스 현미경 CCD 카메라 설치 방법

STEP 1

어댑터 조립 및 현미경 포트 고정

현미경 상단의 삼안부 또는 카메라 포트에 어댑터를 결합한 뒤, 육각렌치로 고정 나사를 조여 흔들림 없이 단단히 고정합니다.

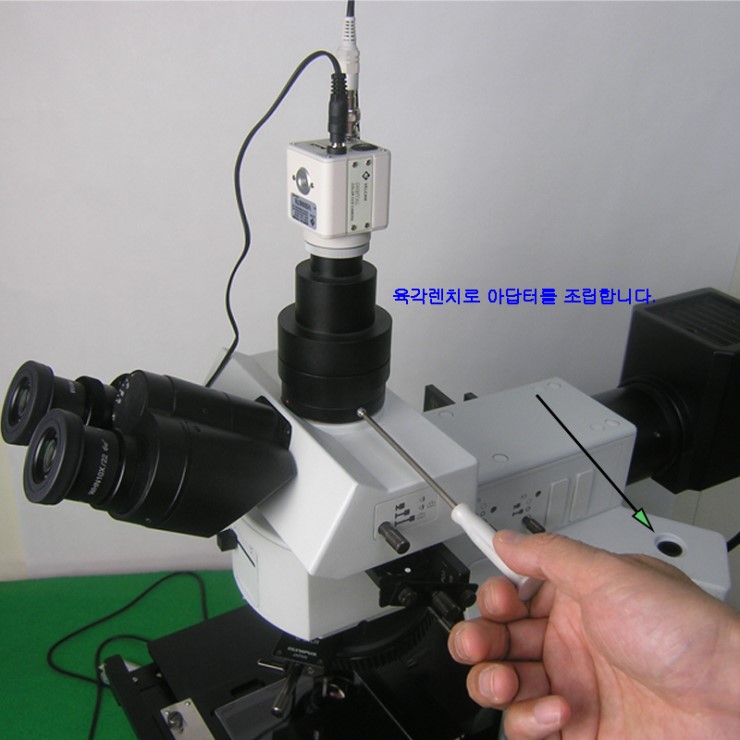

올림푸스 현미경 CCD 카메라 어댑터를 육각렌치로 고정하는 과정

육각렌치를 사용해 CCD 카메라 어댑터를 현미경 상단 포트에 고정합니다.

STEP 2

CCD 카메라 전원 및 비디오 케이블 연결

CCD 카메라 본체에 전원 케이블을 연결하고, 비디오 케이블도 지정된 단자에 정확히 연결합니다. 별도의 딥스위치 설정 없이 기본 연결만으로 사용 가능합니다.

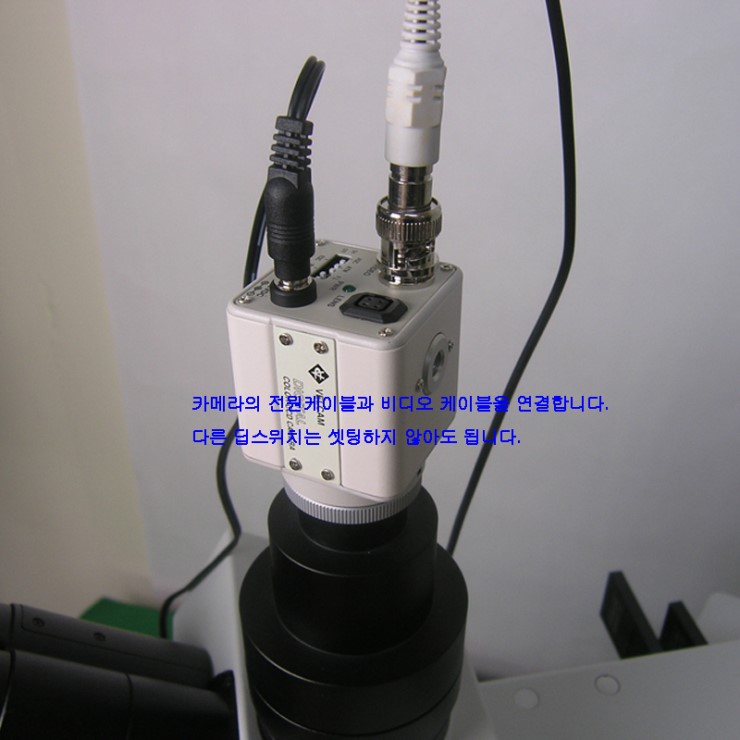

CCD 카메라 전원 케이블과 비디오 케이블 연결 모습

CCD 카메라에 전원 케이블과 비디오 케이블을 연결합니다.

STEP 3

USB 모듈 연결 및 PC 영상 출력 확인

USB 영상 모듈을 컴퓨터 USB 포트에 연결한 뒤, 비디오 케이블을 노란색(영상 입력) 포트에 연결합니다. PC에서 영상 캡처 장치로 인식되면 설치가 완료됩니다.

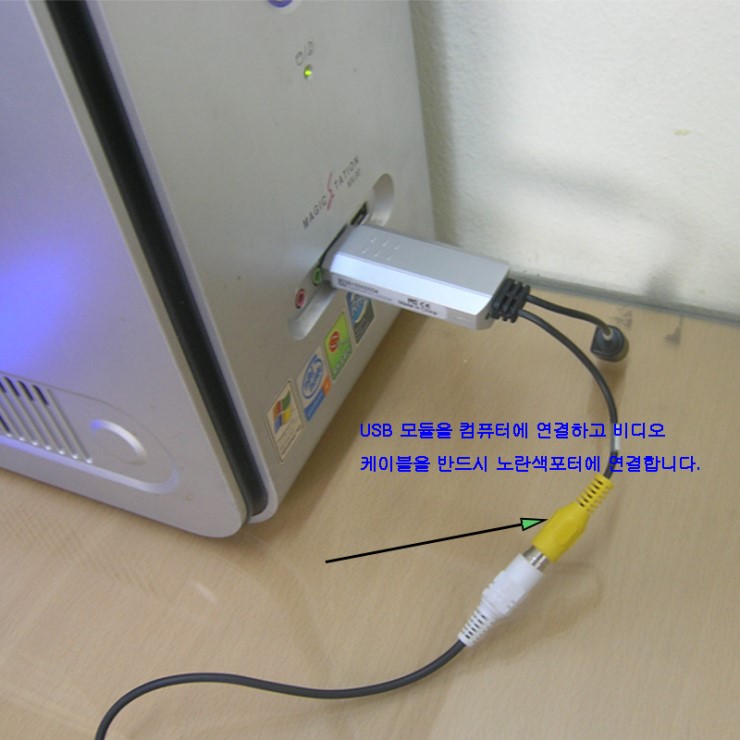

USB 영상 모듈을 PC에 연결하고 노란색 포트에 비디오 케이블 연결

USB 모듈을 PC에 연결하고 비디오 케이블은 노란색 영상 입력 포트에 연결합니다.
